| Strojové zveráky |
| |
| UPÍNACIE NÁRADIE - Príručné strojové zveráky PNV 24 3160 |
| |
|
|
| |
| Zveráky sú určené na rýchle upínanie malých obrobkov menšou
upínacou silou. |
| 1. |
Materiál: teleso zveráka je z ocele na odliatky s najmenšou
pevnosťou v ťahu 490 MPa. Pevná a pohyblivá |
| |
čeľusť je z ocele s najmenšou pevnosťou v ťahu 333 MPa. |
| 2. |
Medzná odchýlka rovnobežnosti vodiacich a vrchných plôch vložiek čeľustí
so základňou je max. 0,08/B mm. |
| |
Výškové a bočné presadenie vložiek čeľustí je max. 0,03mm. |
| |
Medzná odchýlka kolmosti vložky pevnej čeľuste k základni je max. -0,15/100mm. |
| |
Medzná odchýlka rovnobežnosti vodorovných prizmatických drážok so základňou
je max. 0,05/100mm. |
| 3. |
Upínacie skrutky a úpinky sú dodávané spolu so zverákom. |
| |
|
|
|
|
| |

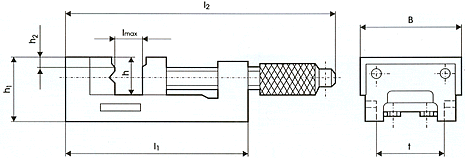

| Príručný strojový zverák s rozmerom B=80mm sa označí 80 PNV
24 3160 |
| |
|
B
|
h
|
Imax
|
h1
|
h2
|
t
|
b
|
l1
|
l2
|
Mkmax
(Nm)
|
Fu
(A)
|
Hmot.
(kg)
|
|
80
|
30
|
85
|
59
|
7
|
56
|
78
|
178
|
282
|
6
|
1500
|
3,4
|
|
125
|
40
|
130
|
73
|
8
|
96
|
122
|
230
|
339
|
11
|
2500
|
7,6
|
|
| |
| Mkmax - najväčší dovolený moment na skrutke |
| Fu - upínacia sila pri doiahnutí Mkmax |
|
