| Strojové zveráky |
| |
| UPÍNACIE NÁRADIE - Strojové zveráky s nastaviteľnou pohyblivou
čeľusťou PNV 24 3136 |
| |
|
|
| |
| Zveráky sú určené na upínanie menších a väčších obrobkov
s väčšou upínacou silou. |
| 1. |
Materiál: teleso a pohyblivé čeľuste zverákov sú z ocele
na odliatky s najmnšou pevnosťou v ťahu 490 MPa. |
| |
Vložky čeľustí sú z ušľachtilej ocele vhodnej na tepelné spracovanie. |
| 2. |
Medzná odchýlka rovnobežnosti vodiacich a vrchných plôch vložiek čeľustí
so základňou je max. 0,02/B mm. |
| |
Výškové a bočné presadenie vložiek čeľustí je max. 0,03mm. |
| |
Medzná odchýlka kolmosti vložky pevnej čeľuste k základni je max. -0,06/100
mm. |
| |
Medzná odchýlka rovnobežnosti priečnej strediacej drážky s upínacou
plochou vložky pevnej čeľuste je |
| |
max. 0,02/100 mm. |
| |
Medzná odchýlka kolmosti upínacej plochy pevnej čeľuste na pozdĺžnu
strediacu drážku je max.0,02/100mm. |
| 3. |
Krútiaci moment na skrutke pri voľnom presúvaní pohyblivej čeľuste nesmie
prekročiť hodnotu 3,5 Nm. |
| 4. |
Zveráky môžeme upraviť na otočné použitím točníc. |
| 5. |
Zveráky sa dodávajú s ryhovanými vložkami čeľustí a s kľukou. |
| 6. |
Točnice, hladné vložky čeľustí, prizmatické vložky čeľustí, dorazy a
vodiace vložky je potrebné doobjednať. |
| |
|
|
|
|
|
|
| |

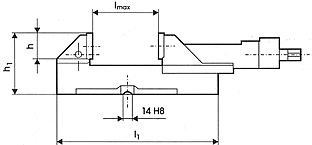

| Strojový zverák s nastaviteľnou pohyblivou čeľusťou B=160mm
sa označí 160 PNV 24 3136 |
| |
|
B
|
h
|
t
|
h1
|
b
|
b1
|
lmax
|
l1
|
l2
|
s
|
Šesťhran
kľuky
|
Mkmax
(Nm)
|
Fu
(A)
|
Hmot.
(kg)
|
|
100
|
32
|
100
|
88
|
132
|
70
|
150
|
252
|
277
|
14
|
19
|
53
|
20000
|
11
|
|
125
|
40
|
140
|
106
|
170
|
90
|
160
|
310
|
335
|
14
|
19
|
95
|
35000
|
20
|
|
160
|
50
|
158
|
133
|
190
|
120
|
200
|
377
|
416
|
18
|
24
|
112
|
40000
|
33
|
|
200
|
63
|
220
|
160
|
260
|
145
|
280
|
470
|
513
|
22
|
24
|
141
|
50000
|
64
|
|
250
|
80
|
266
|
190
|
306
|
180
|
360
|
574
|
600
|
22
|
24
|
210
|
70000
|
115
|
|
| |
| Mkmax - najväčší dovolený moment na skrutke |
| Fu - upínacia sila pri doiahnutí Mkmax |
|
