ZP-10/X
|
| |
| Základné informácie |
Použitie |
| - mechanický planétový prevod do rýchla |
- ako zvláštne príslušenstvo u frézok, vyvrtávacích
strojov, |
| - upínací kužeľ pevný nevymeniteľný |
|
NC a CNC obrábacích strojov |
|
| - upínanie nástrojov s valcovou stopkou |
- ako presné a preoduktívne frézovanie a vŕtanie
pri |
| - dlhodobá tuková náplň |
|
vysokých rezných rýchlostiach |
|
|
Násobič otáčok vretna obrábacieho stroja
|
|
| |
|
 |
|
|
|
| |
|
|
| |
|
|
|
Prevodový pomer
|
1:6
|
|
|
Otáčky
|
max 20000 min-1
|
|
|
Výkon
|
4,5 kW
|
|
|
Priemer nástroja d
|
1,0 ÷ 13,0 mm
|
|
|
Klieština
|
ER20/ESX
DIN 6499-B
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
|
| |
| Ponuka sortimentu |
|
Kód
|
Kužeľ
|
Norma
|

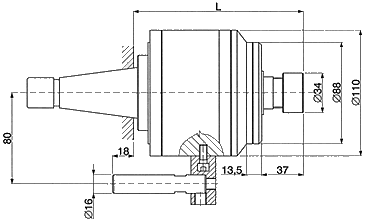

Náčrt
|
L
[mm]
|
kg
|
|
|
242.088
|
ISO 40
|
DIN 2080
ISO 297
ČSN 220430
|
|
145
|
6,6
|
|
|
242.095
|
ISO 50
|
149
|
8,4
|
|
|
242.019
|
Mk4
|
DIN 1806
ISO 296-63
ČSN 220430
|
|
143
|
6,5
|
|
|
242.026
|
Mk5
|
140
|
7,4
|
|
|
242.033
|
Mk6
|
142
|
10,0
|
|
|
242.040
|
Mk4 x M16
|
DIN 2207
ČSN 220422
|
|
164
|
6,6
|
|
|
242.057
|
Mk5 x M20
|
168
|
7,8
|
|
|
242.064
|
Mk6 x M24
|
177
|
12
|
|
- základná ponuka |
- na požiadanie |
|
|
