Metrický závit - ISO |
|
M |
|
ČSN 014013, DIN 13, BS 1157:1975 |
|
| |
|
|
| |
H = 0,86603P |
| |
|
| |
h3 = 0,61343P |
| |
|
| |
d2 = d - (0,6495P) |
| |
|
| |
d3 = d - (2h3) |
| |
|
| |
r = H/6 = 0,14434P |
| |
|
| |
|
|
| |
Palcový závit ISO |
|
UNC, UNF |
|
ANSI B 1.1, BS 1580:1962
|
|
| |
|
 |
| |
H = 0,86603P |
| |
|
| |
h3 = 0,61343P |
| |
|
| |
d2 = d - (0,6495P) |
| |
|
| |
d3 = d - (2h3) |
| |
|
| |
r1 = 0,10825P |
| |
|
| |
r2 = 0,13733P |
| |
|
|
| |

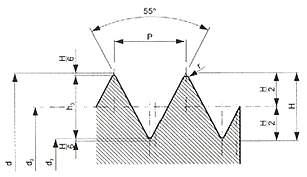

Whitworthov závit |
|
W, BSW, BSF |
|
ČSN 014030, DIN 11, BS 84:1956 |
|
| |
|
|
| |
H = 0,96049P |
| |
|
| |
h3 = 0,64033P |
| |
|
| |
d2 = d - h3 |
| |
|
| |
d3 = d - (2h3) |
| |
|
| |
r = 0,13733P |
| |
|
| |
|
| |
|
| |
|
|
| Trubkový závit |
G |
ČSN 014033, DIN - ISO 228, BS 2779:1986 |
| |
|
|
|
| |
Oblý závit |
|
Rd |
|
ČSN 014037, DIN405 |
|
| |
|
|
| |
H = 1,86603P |
| |
|
| |
h3 = 0,5P |
| |
|
| |
d2 = d - h3 |
| |
|
| |
d3 = d - (2h3) |
| |
|
| |
r = 0,23851P |
| |
|
| |
b = 0,68301P |
| |
|
|
| |
Lichobežníkový závit
rovnoramenný |
|
Tr |
|
ČSN 014050, DIN 103 |
|
| |
|
 |
| |
H = 1,866P |
| |
|
| |
H1 = 0,5P |
| |
|
| |
H4 = 0,5P + ac |
| |
|
| |
h3 = 0,5P + b |
| |
|
| |
z = 0,25P |
| |
|
| |
D4 = d + 2ac |
| |
|
| |
d3 = d - (2h3) |
| |
|
| |
d2 = D2 = d - 2z |
| |
|
| |
|
|
| |
|
| |
|
P
[mm]
|
h3
[mm]
|
H4
[mm]
|
z
[mm]
|
ac
[mm]
|
b
[mm]
|
R2
[mm]
|
R1
[mm]
|
|
1,5
|
0,965
|
0,90
|
0,419
|
0,15
|
0,25
|
0,25
|
0,25
|
|
2
|
1,320
|
1,25
|
0,546
|
0,25
|
0,25
|
0,25
|
0,25
|
|
3
|
1,877
|
1,75
|
0,849
|
0,25
|
0,40
|
0,40
|
0,25
|
|
3
|
1,840
|
1,75
|
(>  44)
0,807 |
0,25
|
0,40
|
0,40
|
0,25
|
|
4
|
2,397
|
2,25
|
1,114
|
0,25
|
0,50
|
0,55
|
0,25
|
|
4
|
2,350
|
2,25
|
(> 95)
1,060 |
0,25
|
0,50
|
0,55
|
0,25
|
|
5
|
2,908
|
2,75
|
1,373
|
0,25
|
0,50
|
0,55
|
0,25
|
|
6
|
3,685
|
3,50
|
1,643
|
0,50
|
0,75
|
0,90
|
0,25
|
|
7
|
4,196
|
4,00
|
1,901
|
0,50
|
0,75
|
0,90
|
0,25
|
|
8
|
4,705
|
4,50
|
2,160
|
0,50
|
0,75
|
0,90
|
0,25
|
|
|
|
|
