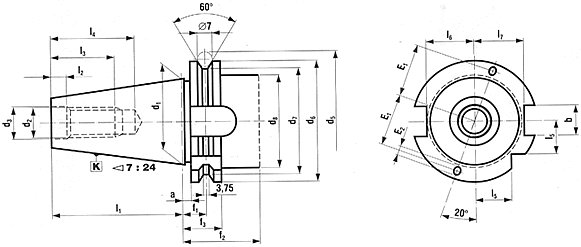

Stopky nástrojov
s kužeľom 7:24 pre automatickú výmenu
DIN 69871
ČSN 22 0434

K
a±0,1
b H12
d1
d2
d3H7
d5±0,5
d8max
d9
40
3,2
16,1
44,45
M16
17
72,30
63,55
56,25
50
4
50
3,2
25,7
59,85
M24
25
107,25
97,50
91,25
80
6

K
f1±0,1
f2min
l3min
l4min
40
11,1
35
19,1
68,40
8,2
32
42,5
18,5
22,8
25,0
50
11,1
35
19,1
101,75
11,5
47
61,5
30,0
35,5
37,7

DIN 69871 - A
- bez priechodzieho otvoru
DIN 69871 - AD
- s priechodzím otvorom
DIN 69871 - B
- s postrannými otvormi pre chladiacu kvapalinu (na zvláštnu objednávku)
